Práctica 4: Aspectos avanzados de Excel – Informática (30717)

1 Objetivos de la práctica

Los objetivos de esta práctica son los siguientes:

Mostrar algunas de las capacidades más interesantes de una hoja de cálculo como herramienta para la resolución de problemas. No se pretende impartir un curso de Excel, sino despertar el interés por herramientas de enorme utilidad.
Aplicar algunos de los conocimientos de programación aprendidos en esta asignatura.

2 Introducción

Una hoja de cálculo es una herramienta de gran utilidad en la resolución de problemas en ingeniería dado que, además de permitir manejar una gran cantidad de datos y realizar operaciones complejas de forma interactiva, proporciona una potente herramienta de representación gráfica de datos, fácil de utilizar. De hecho, hay una gran cantidad de problemas que pueden ser resueltos y analizados con una simple hoja de cálculo, de una manera rápida y eficaz, sin tener que recurrir al desarrollo de aplicaciones específicas o al uso de otras aplicaciones de cálculo comerciales más potentes, pero más costosas y complejas de utilizar.

Nos centraremos en los siguientes puntos, aunque para profundizar en ellos se recomienda consultar la documentación oficial de Excel y la bibliografía recomendada:

Representación de datos simples.
Cálculo mediante fórmulas complejas.
Funciones de Excel.
Estructuras condicionales.
Repetición para crear tablas de datos.
Referencias absolutas y relativas.
Creación de gráficos.
Creación de macros.

3 Ecuaciones no lineales y métodos iterativos

Hay muchos problemas matemáticos donde no se conoce un método analítico para calcular una solución exacta o bien el método para obtener la solución es tan costoso que no resulta una opción válida para obtener un resultado con un tiempo de respuesta bajo. En dichos casos, una alternativa es utilizar un método numérico que aproxime la solución.

Como caso de estudio consideraremos la curva catenaria. Desde el punto de vista físico, una catenaria describe la forma que adopta un cable suspendido por sus extremos y sometido exclusivamente a la acción de su propio peso. La catenaria invertida, obtenida al reflejar la curva respecto de un eje horizontal, presenta una propiedad estructural especialmente relevante en arquitectura: bajo cargas gravitatorias uniformes, el esfuerzo interno es predominantemente de compresión, lo que la convierte en una forma óptima para el diseño de arcos y bóvedas.

Figura 1: Ejemplos de catenarias en arquitectura.

Un ejemplo de su aplicación es la obra del arquitecto Antonio Gaudí, quien empleó modelos físicos de catenarias invertidas para el diseño de la Sagrada Familia en Barcelona, tal como se ilustra en la Figura 1.

Podéis utilizar la web WikiArchitect para explorar información sobre edificios, arquitectos y obras de distintos lugares del mundo. Su principal ventaja es que permite buscar proyectos mediante distintos criterios, como el país, el tipo de edificio o el nombre de una obra concreta. En el contexto de esta práctica, puede ser especialmente útil para localizar ejemplos arquitectónicos en los que aparezcan arcos, bóvedas o formas relacionadas con la curva catenaria, y así relacionar el modelo matemático que vamos a trabajar en clase con aplicaciones reales en arquitectura.

También podéis encontrar más información sobre las curvas catenarias en el siguiente vídeo:

3.1 Curva catenaria

La curva que describe un cable suspendido de dos puntos a la misma altura y cuyo punto mínimo es el punto $(0,a)$ se puede escribir como:

\[ y = a \cosh\left(\frac{x}{a}\right) = a \frac{e^{x/a} + e^{-x/a}}{2} \]

donde $a > 0$ es un parámetro real que controla la forma de la curva y la tensión del cable. Valores mayores de $a$ producen una curva más ancha y menos tensa, mientras que valores menores de $a$ producen una curva más estrecha y más tensa.

En esta práctica vamos a resolver la ecuación $y = b$, para un número real $b$. Para ello, consideraremos la función:

\[ f(x) = a \cosh\left(\frac{x}{a}\right) - b \]

y buscaremos las soluciones de la ecuación $f(x) = 0$.

Podéis interactuar con la curva catenaria a continuación, modificando el valor de la constante $a$ para ver cómo afecta a la forma de la curva. También podéis modificar el valor de $b$ para ver cómo afecta a la posición de la línea horizontal y a las soluciones de la ecuación $f(x) = 0$. El punto mínimo de la curva se denomina vértice y aparece marcado como un punto naranja. Las soluciones de la ecuación $f(x) = 0$ aparecen marcadas como puntos rojos.

import {
  createCatenaryControls,
  renderCatenaryPlot,
  renderCatenaryExamplePlot,
  createBisectionControls,
  renderBisectionPlot
} from "../resources/practica4/ojs/practica4.js"

viewof params = createCatenaryControls({ Inputs, html })

renderCatenaryPlot({ Plot, a: params.a, b: params.b })

4 Representación gráfica de la solución

Los pasos a seguir para representar gráficamente la función $f$ y obtener una aproximación de la solución a la ecuación $f(x) = 0$ son los siguientes:

Abrir Excel y crear un Libro en blanco.
En las celdas B2, C2 escribiremos los valores de $a$ y $b$. Por ejemplo, $a = 2$ y $b = 5$. Asimismo, podemos utilizar las columnas B1 y C1 para añadir texto que permita explicar el significado de las celdas de abajo, escribiendo a y b. Fijaros en la Figura 2 para ver un ejemplo de cómo debería quedar la hoja de cálculo en este punto.
Buscaremos un intervalo de valores entre los que sepamos que se encuentra la solución, de manera que en ambos extremos del intervalo la función cambie de signo. Como la función $f$ es continua, esto implica que entre dicho valor existe un valor intermedio donde la función toma el valor $0$. Por ejemplo, la gráfica de la derecha muestra que el valor de $x$ donde $f(x) = 5$ está en $[2, 4]$, y además $f(2) < 0$ y $f(4) > 0$. Por tanto, los valores de $x$ irán en el rango $[2, 4]$, con un incremento de $0,1$ entre cada valor.

renderCatenaryExamplePlot({ Plot })

A continuación, en los pasos 5, 6 y 7, crearemos una tabla con los valores de $f(x)$ en función de $x$, en las celdas D2-E22. No basta con crear la tabla, es obligatorio utilizar correctamente referencias absolutas y relativas.
Para rellenar los valores de $x$, se introduce el primer valor, $2$, en la celda D2. Después, marcamos las celdas a rellenar, D2-D22 y utilizamos la opción Inicio > Rellenar > Series (sección de Edición), indicando el incremento de valor deseado (en este caso, 0,1). Igual que antes, podemos indicar en D1 y E1 el significado de cada columna, escribiendo x y y, respectivamente.
Introduce en la celda E2 la fórmula para calcular $f(x)$ a partir del valor de $x$ en la celda D2. Excel incluye la función COSH para calcular un coseno hiperbólico.
Copia el valor de la celda E2 en las celdas E3-E22.

Error de actualización

Excel ajusta automáticamente la fórmula, pero el resultado no es correcto; $x$ se ha actualizado correctamente, pero las referencias a los valores de $a$ y $b$ también.

Para solucionar el problema anterior, modificaremos la fórmula en E2 combinando el uso de referencias absolutas (que se mantendrán constantes al copiar la celda) y relativas (que se actualizarán al ser copiadas). Para crear referencias absolutas, de modo que no cambien automáticamente al copiarse la celda, se añade un carácter $ entre la letra y el número (por ejemplo, $B$2). También podéis usar el atajo de teclado con F4 o Fn+F4. Haz los cambios correspondientes para utilizar referencias absolutas para los valores de $a$ y $b$ (celdas B2 y C2) y referencias relativas para el valor de $x$ (celda D2).
Ahora sí, propagad el valor de la celda E2 a las celdas E3-E22.

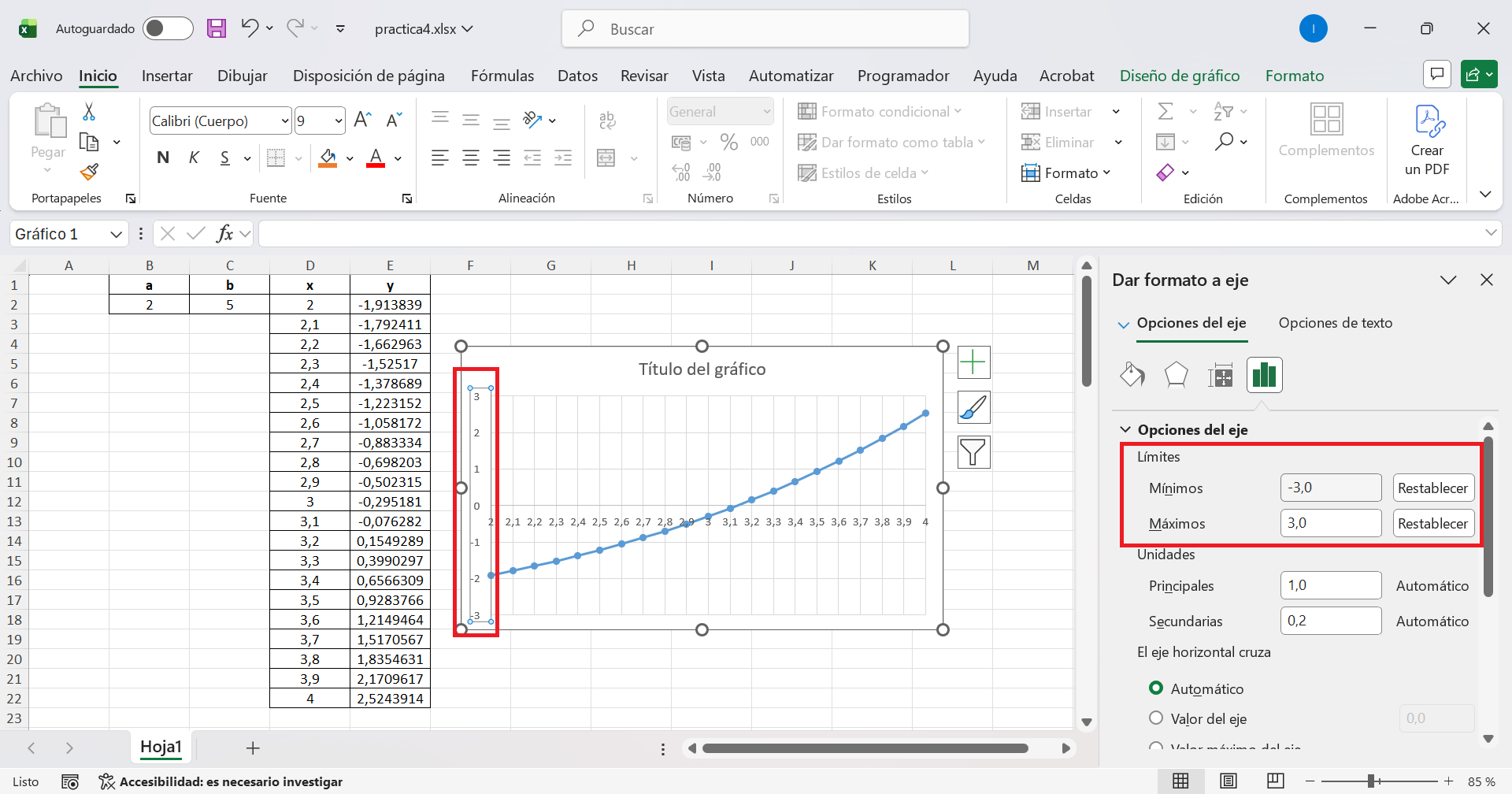

Seleccionamos D2-E22 e insertamos un gráfico de tipo XY Dispersión (abrid el menú de gráficos, pinchando en la esquina inferior derecha). Haciendo click en cada eje podemos cambiar el rango de valores mostrado, como muestra la Figura 2:

Figura 2: Actualización de ejes en el gráfico.

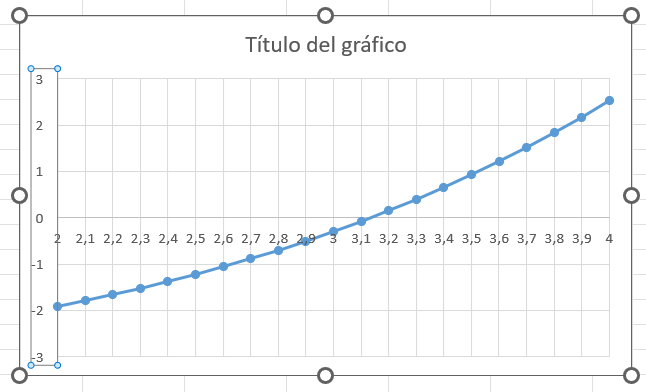

Podemos observar en la Figura 3 que el valor cero de $f(x)$ se alcanza en [3.1, 3.2]. Si se repite el proceso con valores de $x$ en el intervalo $[2, 4]$ e incremento 0.01, el resultado será más preciso.

Figura 3: Gráfico de tipo XY Dispersión.

Guarda el fichero de Excel con extensión .xlsx, por ejemplo, practica4.xlsx.

5 Automatización mediante el método de bisección

En lugar de repetir el proceso a mano, vamos a automatizarlo. Comenzaremos con un intervalo e iremos reduciéndolo por el método de bisección hasta obtener una solución que nos parezca suficientemente buena.

El método de bisección es un método numérico para encontrar soluciones de funciones continuas. El método se basa en el teorema del valor intermedio, que establece que si una función cambia de signo en un intervalo, entonces debe tener al menos una solución en ese intervalo. El método de bisección consiste en dividir el intervalo en dos partes iguales y determinar en cuál de las dos partes se encuentra la raíz, repitiendo este proceso iterativamente hasta alcanzar la precisión deseada.

viewof bisectParams = createBisectionControls({ Inputs, html })

renderBisectionPlot({
  Plot,
  html,
  a: bisectParams.a,
  b: bisectParams.b,
  step: bisectParams.step
})

En las celdas G1-J1 escribiremos los nombres Xmin (valor mínimo del intervalo), Xmax (valor máximo), Xmedio (valor del punto medio) y f(x) (valor de la función $f$ en el punto Xmedio).
En las celdas G2 y H2 escribiremos los extremos del intervalo inicial, tales que $f(G2)$ y $f(H2)$ tengan distinto signo: $f(3.1) < 0$ y $f(3.2) > 0$. Es decir, en G2 escribimos 3,1 y en H2 3,2.
En la celda I2 escribimos la fórmula para calcular el punto medio del intervalo, es decir, la media de G2 y H2.

En la celda J2 calculamos el resultado de evaluar la función $f$ en el punto indicado en la celda I2. El valor de a y b se mantiene para evaluar $f$.
En la fila 3 (celdas G3 y H3) definimos un nuevo extremo para el intervalo. Si f(xMedio) es negativo, seleccionamos el intervalo [xMedio, xMax] en la siguiente iteración. Si es positivo, utilizamos [xMin, xMedio]. Usa la funcion =SI para resolver esta composición condicional.
Copia las celdas I2 y J2 en I3 y J3, respectivamente.

Copia la fila 3 en la fila 4 y repite este proceso hasta que se obtenga una solución suficientemente buena. Con 20 filas debería ser suficiente para obtener una aproximación de la solución con un error menor a $10^{-6}$.

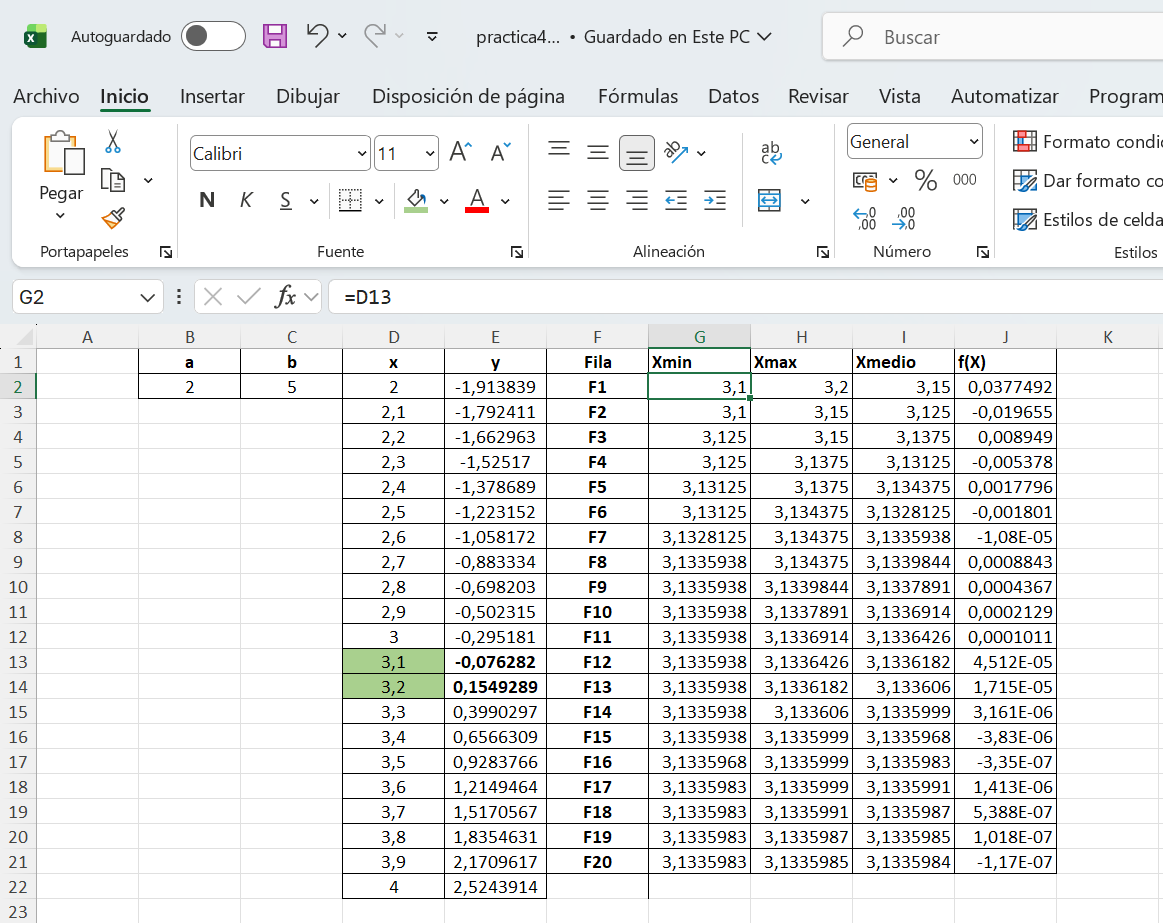

Figura 4: Resultados obtenidos al aplicar el método de bisección. A la derecha, en $f(x)$, se puede observar que no se ha alcanzado el valor cero, pero el error es inferior a $10^{-6}$.

Guarda los cambios en el fichero practica4.xlsx.

6 Creación de una macro

Por último, vamos a crear una macro que permita calcular nuestra función $f$. Una macro no es más que una función que nos permitirá escribir una fórmula para evaluar la función en un punto dado por la celda E2 (función EvaluarF), suponiendo que B2 contiene el valor de $a$ y que C2 contiene el valor de $b$ y D2 el valor de $x$. Es decir, nuestra función recibirá 3 parámetros de entrada: los valores de $x$, $a$ y $b$ (fíjate en la Figura 5).

Crea un nuevo libro de Excel y en la celda E2 escribe la fórmula =EvaluarF(D2; B2; C2).

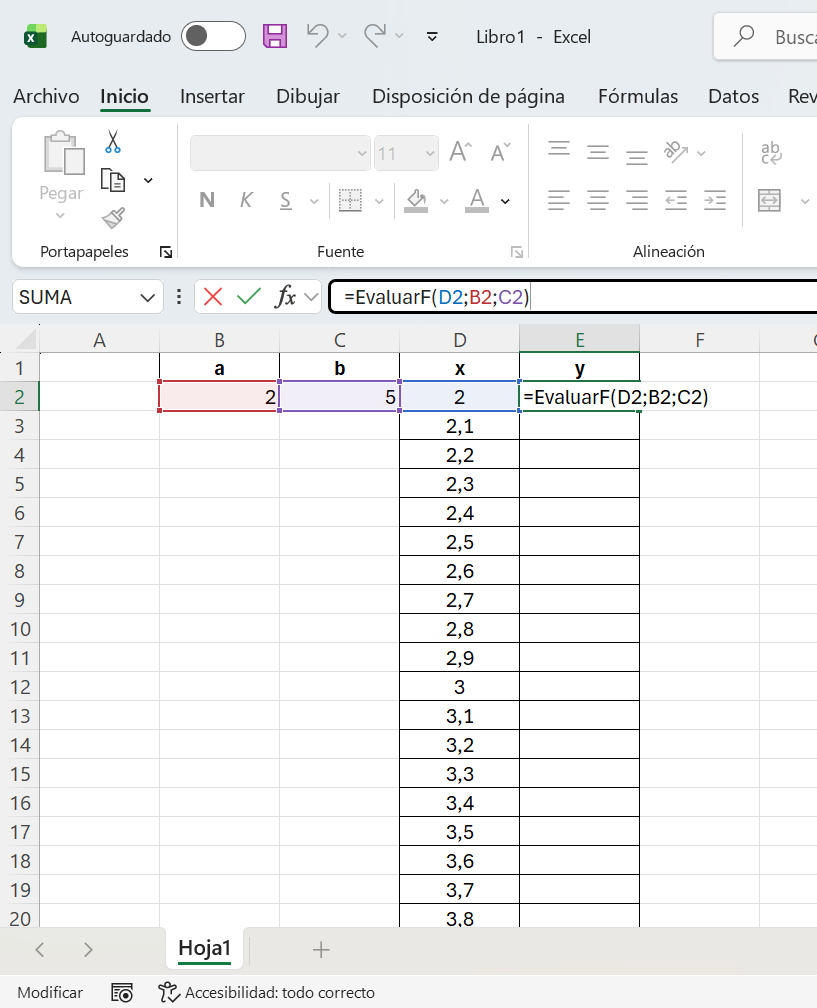

Figura 5: Ejemplo de uso de la macro `EvaluarF`.

Error de función no definida

Por ahora, Excel no encuentra la función llamada EvaluarF. En su lugar, intenta utilizar la función SUMA y especifica un rango de celdas. Las funciones deben comenzar con el carácter =.

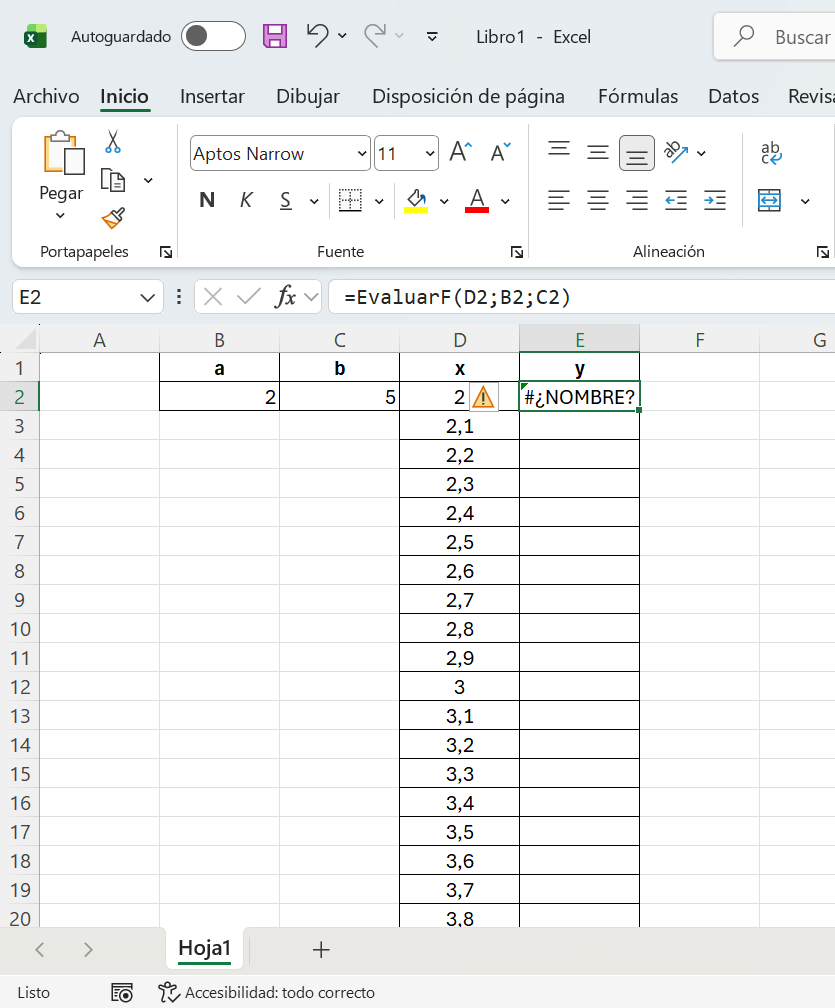

Figura 6: Error indicando que la función `EvaluarF` no está definida.

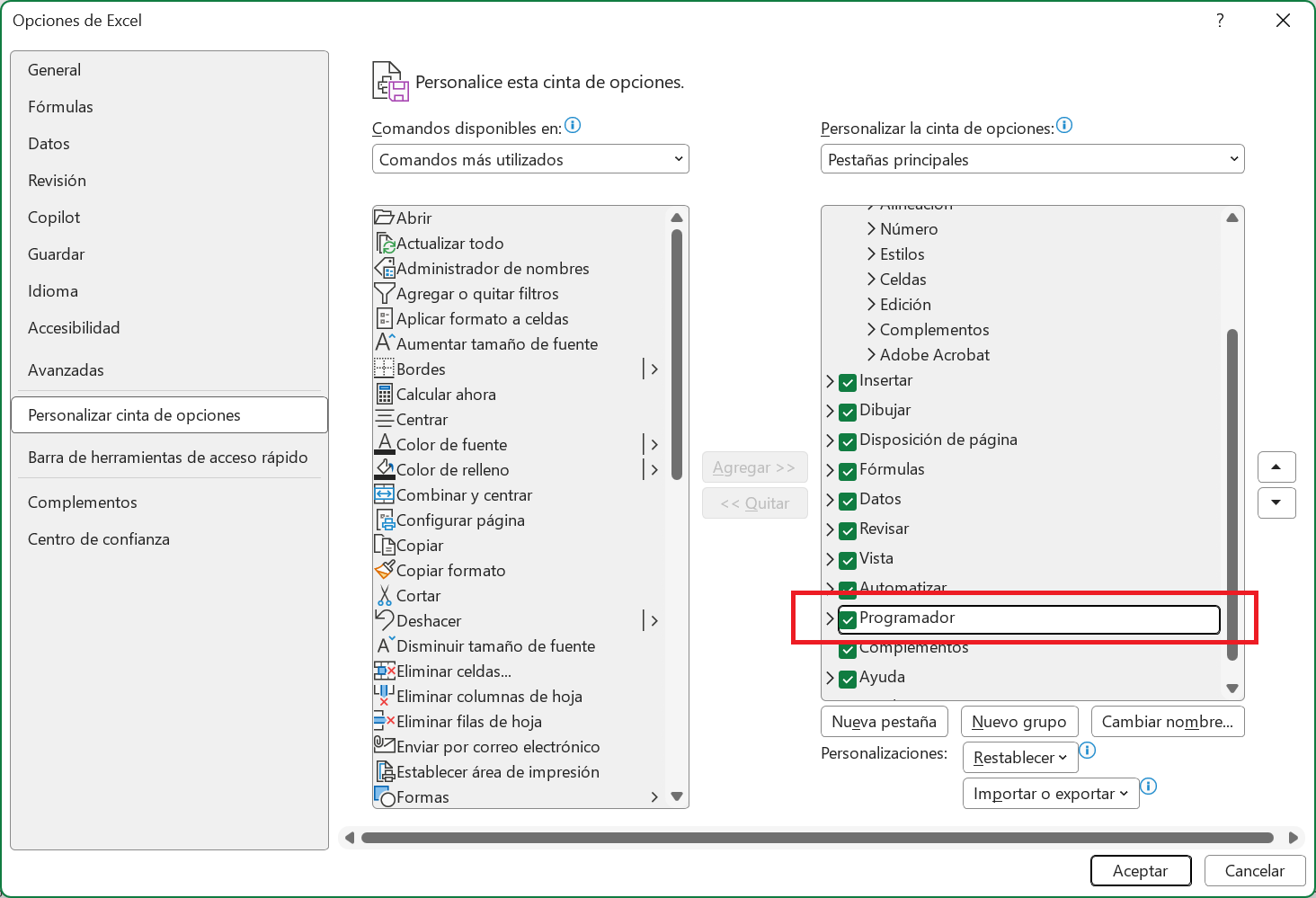

Creamos la función EvaluarF. Para ello, utilizamos la opción del menú Archivo > Opciones > Personalizar cinta de opciones y activamos Desarrollador o Programador (ver Figura 7).

Figura 7: Activación de las opciones de Programador.

En la opción del menú Desarrollador > Visual Basic aparecerá una nueva ventana. Después de utilizar la opción Insertar > módulo, copia y pega el código siguiente (ver Figura 8).

Function EvaluarF(x, a, b)
  EvaluarF = ...
End Function

Los puntos suspensivos ... indican el código que debéis completar en la función, teniendo en cuenta que en Visual Basic hay una función exponencial Exp(x), pero no una función COSH para calcular el coseno hiperbólico, por lo que tendréis que escribir la fórmula de la función $f$ utilizando Exp para calcular el coseno hiperbólico.

Programación en Visual Basic

Al igual que en Java, nuestra función en Visual Basic debe utilizar operaciones como la suma (+), la resta (-), la multiplicación (*) y la división (/). Rercuerda además que los paréntesis se utilizan para indicar el orden de las operaciones. De nuevo, recuerda que la curva catenaria se define como $f(x) = a \frac{e^{x/a} + e^{-x/a}}{2} - b$.

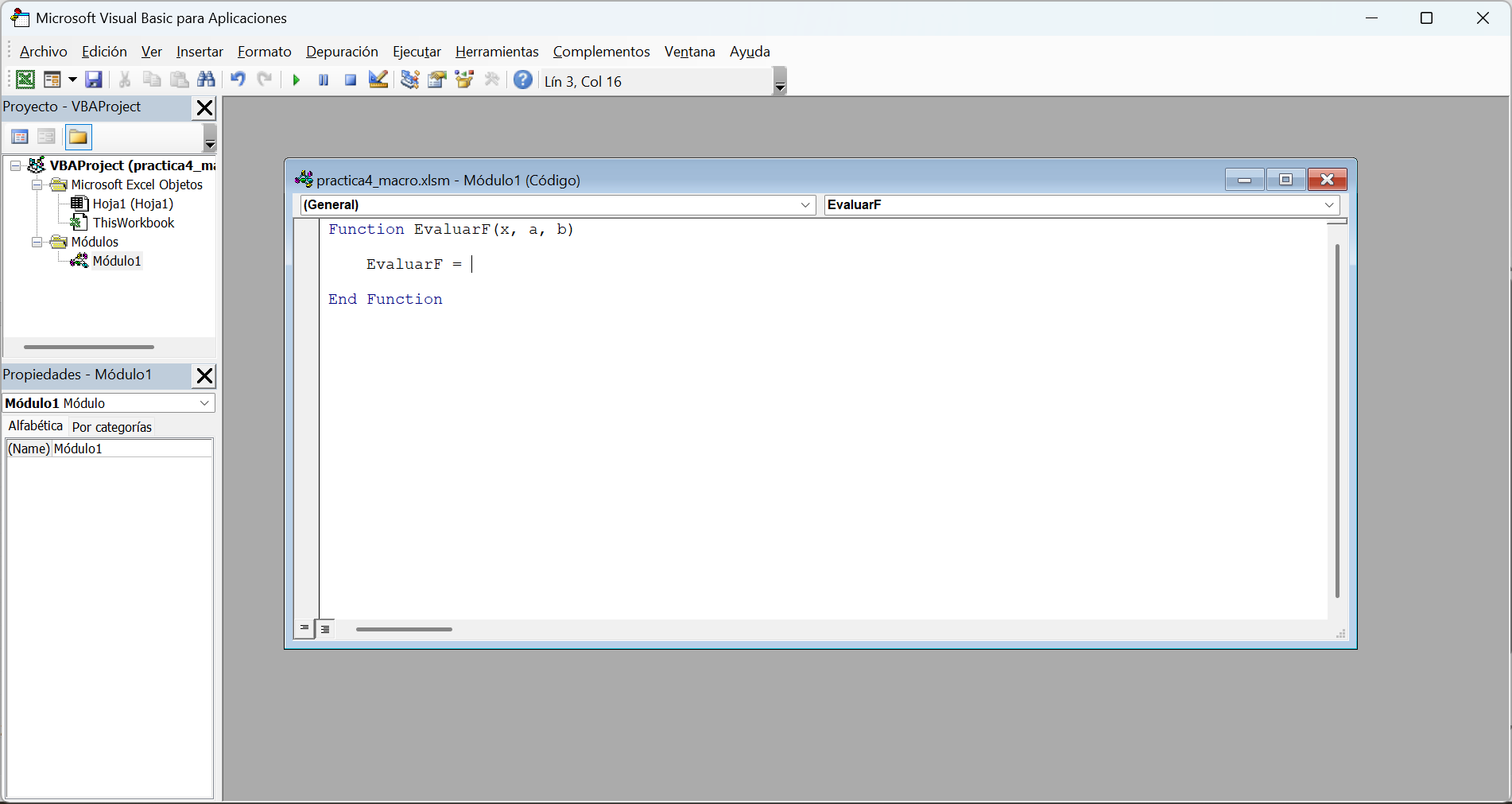

Figura 8: Ejemplo de definición de la función EvaluarF en *Visual Basic*.

Cierra la ventana de Visual Basic y guarda el fichero de Excel con extensión .xlsm. Por ejemplo, guárdalo con el nombre practica4_macro.xlsm.

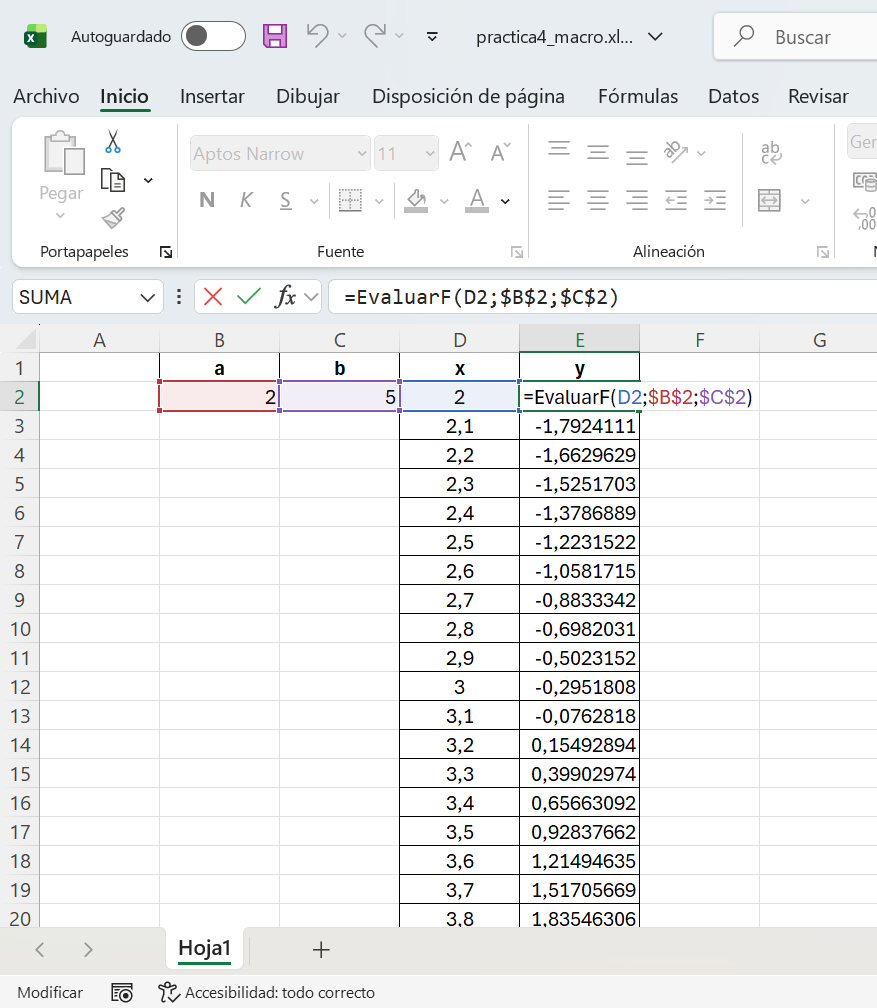

Una vez guardado el fichero de Excel, probaremos sobre E2 la macro EvaluarF. Haz lo mismo para las celdas E3-E22. Tened cuidado nuevamente con las referencias absolutas.

💡 Solución

7 Entrega de la solución

Sólo debe realizar la entrega un miembro del grupo. Sube a Moodle un fichero comprimido practica4.zip que contenga los siguientes archivos:

practica4.xlsx
practica4_macro.xlsm
